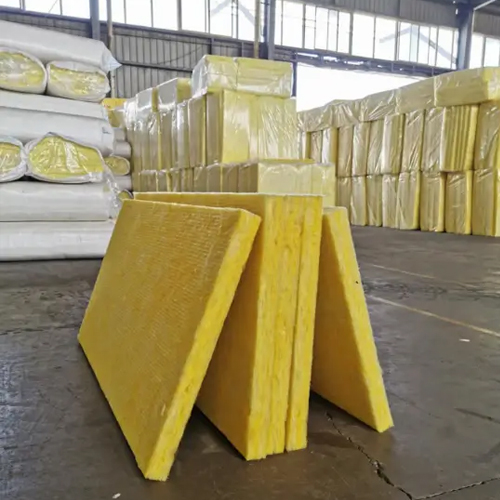

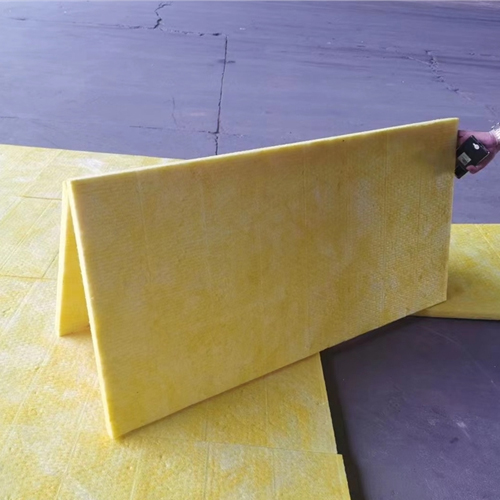

玻璃棉板

物理与热工性能参数

• 密度（容重）：常规密度范围在 10 kg/m³ 至 120 kg/m³ 之间。根据国家标准要求，建筑内保温用玻璃棉板标称密度应不小于24kg/m³，幕墙用应不小于32kg/m³。
• 导热系数：常温下导热系数通常在 0.032 W/(m·K) 至 0.042 W/(m·K) 之间，纤维间存在大量微小孔隙，具备优异的绝热性能。
• 纤维直径：纤维细长且蓬松交错，平均直径通常控制在 5μm 至 8μm 以内，纤维越细，保温与吸声效果越佳。

 力学与防火安全参数

• 燃烧性能：属于国家 A级（A1级）不燃材料，耐火温度最高可达500℃，热荷重收缩温度通常在250℃至400℃之间，遇火不燃烧且无有毒烟气释放。
• 吸声性能：孔隙率＞95%，具有卓越的吸声降噪特性。20mm厚板材在125-4000Hz频段吸声系数可达0.8以上；若背后留有100mm-150mm空气层，中低频吸声效果会显著提升。
• 抗压强度：密度为32kg/m³的板材，其抗压强度通常 ≥20kPa，保证板材在运输和施工中不易变形。

耐候与防水性能

• 憎水率：经过特殊处理的产品憎水率 ≥98%，能有效抵御液态水渗透。
• 吸湿率：体积含水率通常 ≤1%，吸湿性 ≤5%，在酸碱环境（pH值2-12）下无明显腐蚀现象。
• 适用温度范围：安全使用温度范围广泛，通常覆盖 -120℃ 至 400℃（复合铝箔制品耐火温度可达500℃）。
